CÁC BỘ PHẬN CỦA KHO LẠNH
-
Sử dụng các loại Panel trong lắp đặt kho lạnh:
-
Panel PU/xốp vàng:
Nếu là kho chạy nhiệt độ âm, tức là từ 0 độ trở xuống là phải lắp vỏ kho lạnh bằng Panel PU
* Panel PU khóa camlock thì độ kết nối giữa các tấm xốp chắc chắn hơn, chặt chẽ hơn và hầu như ko có độ hở
* Panel PU mộng âm dương có giá thành rẻ hơn một chút so với Panel có khóa camlock. Loại panel này có tỉ trọng xốp tương đương với loại có khóa nhưng các tấm liên kết với nhau bằng đinh rút nên thi công sẽ lâu và vất vả hơn panel khóa camlock.
2. PANEL EPS/Xốp trắng:
Panel này dùng cho những kho mát có nhiệt độ yêu cầu từ o độ trở lên
II. Hệ thống làm lạnh:
-
Máy nén( lock): Máy nén có rất nhiều hãng đang được sử dụng tại Việt Nam có nguồn gốc xuất xứ từ Thái lan, Italia, Đức, Trung Quốc, Ấn Độ,...
2.Dàn nóng:
Là dàn trao đổi nhiệt kiểu ống đồng cánh nhôm, có quạt kiểu hướng trục.Dàn nóng có cấu tạo cho phép lắp đặt ngoài trời mà không cần che chắn mưa.Tuy nhiên cần tránh nơi có nắng gắt và bức xạ trực tiếp mặt trời, vì như vậy sẽ làm giảm hiệu quả làm việc của máy.Dây điện điều khiển: Ngoài 2 ống dẫn gas, giữa Dàn nóng và dàn lạnhcòn có các dây điện điều khiển.Ống dẫn ga: Liên kết dàn nóng và lạnh là một cặp ống dịch lỏng và gas. Kích cỡ ống dẫn được ghi rõ trong các tài liệu kỹ thuật của máy hoặc có thể căn cứ vào các đầu nối của máy. Ống dịch nhỏ hơn ống gas. Các ống dẫn khi lắp đặt nên kẹp vào nhau để tăng hiệu quả làm việc của máy. Ngoài cùng bọc ống mút cách nhiệt.Dàn nóng gồm máy nén và quạt, là bộ phận tiêu tốn điện nhiều nhất của máy lạnh, chiếm khoảng 95% toàn bộ lượng điện tiêu thụ của máy. Dàn lạnh chỉ có quạt và board điều khiển nên tiêu thụ điện không đáng kể, khoảng 5%.Dây điện động lực: Dây điện động lực (dây điện nguồn) thường được nối với dàn nóng. Tuỳ theo công suất máy mà điện nguồn là 1 pha hay 3 pha. Thường công suất từ 36.000 Btu/h trở lên sử dụng điện 3 pha. Số dây điện động lực tuỳ thuộc vào máy 1 pha, 3 pha và hãng máy.

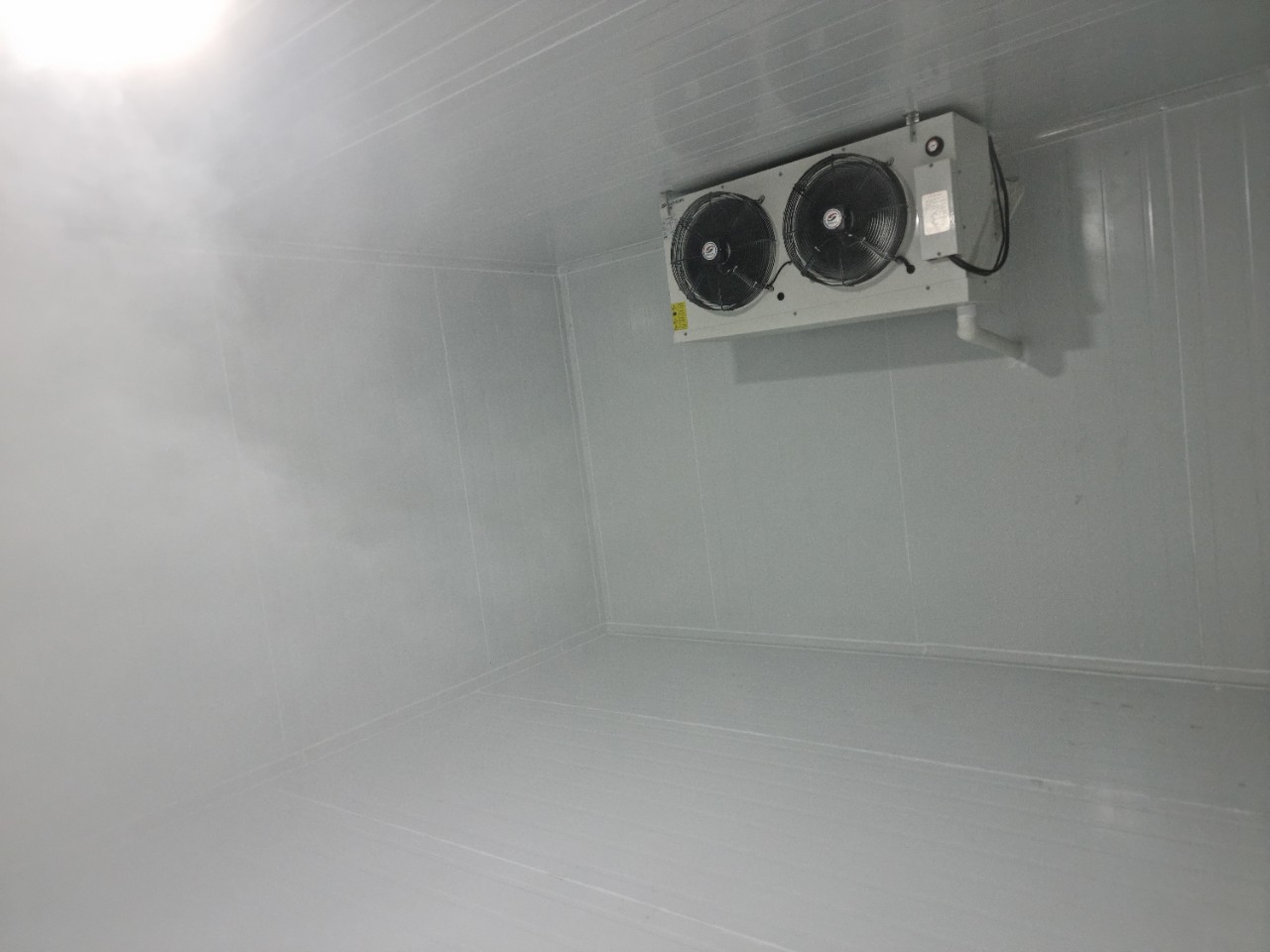

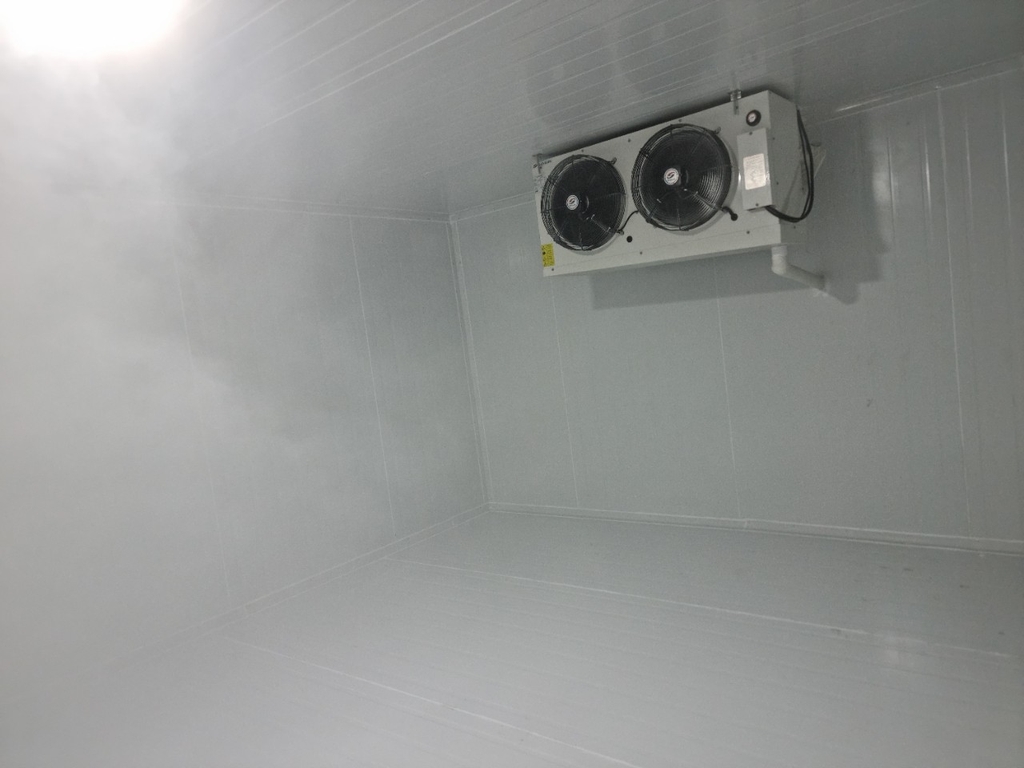

3.Dàn lạnh:
Được đặt bên trong phòng, là dàn trao đổi nhiệt kiểu ống đồng cánh nhôm.
Dàn lạnh có trang bị quạt kiểu ly tâm (lồng sóc). Dàn lạnh có nhiều dạng khác nhau cho phép người sử
dụng có thể lựa chọn kiểu phù hợp với kết cấu tòa nhà và không gian lắp đặt, cụ thể như sau:
- Loại dàn lạnh áp trần: Loại áp trần được lắp đặt áp sát la phông. Dàn lạnh áp trần thích hợp cho các công trình có trần thấp và rộng. Gió được thổi ra đi sát trần, gió hồi về phía dưới dàn lạnh.
- Loại dàn lạnh dấu trần: Dàn lạnh kiểu dấu trần được lắp đặt hoàn toàn bên trong la phông. Để dẫn gió xuống phòng và hồi gió trở lại bắt buộc phải có ống cấp, hồi gió và các miệng thổi, miệng hút. Kiểu dấu trần thích hợp cho các văn phòng, công sở, các khu vực có trần giả.
- Loại dàn lạnh treo tường: đây là dạng phổ biến nhất, các dàn lạnh lắp đặt trên tường, có cấu tạo rất đẹp. Máy điều hoà dạng treo tường thích hợp cho phòng cân đối, không khí được thổi ra ở cửa nhỏ phía dưới và hút về ở phía cửa hút nằm ở phía trên.
- Loại dàn lạnh âm trần cassette: Khi lắp đặt loại máy cassette người ta khoét trần và lắp đặt áp lên bề mặt trần. Toàn bộ dàn lạnh nằm sâu trong trần, chỉ có mặt trước của dàn lạnh là nổi trên bề mặt trần. Loại cassette rất thích hợp cho khu vực có trần cao, không gian rộng như các phòng họp, đại sảnh, hội trường.
4. Vật tư kết nối hệ thống lạnh:
Ống đồng, Bình tách dầu, Bình tách lỏng, phin lọc, van điều áp, van tiết lưu, cáp, đồng hồ ngắt áp suất cao - thấp...
Nghe thì có vẻ các thiết bị này không quan trọng nhưng lại đóng góp một phần không thể thiều trong các cụm máy nén khi hoạt động. Nhiều đơn vị bất chấp lợi nhuận nên đã bỏ bớt một vài thiết bị hoặc dùng những sản phẩm kém chất lượng.

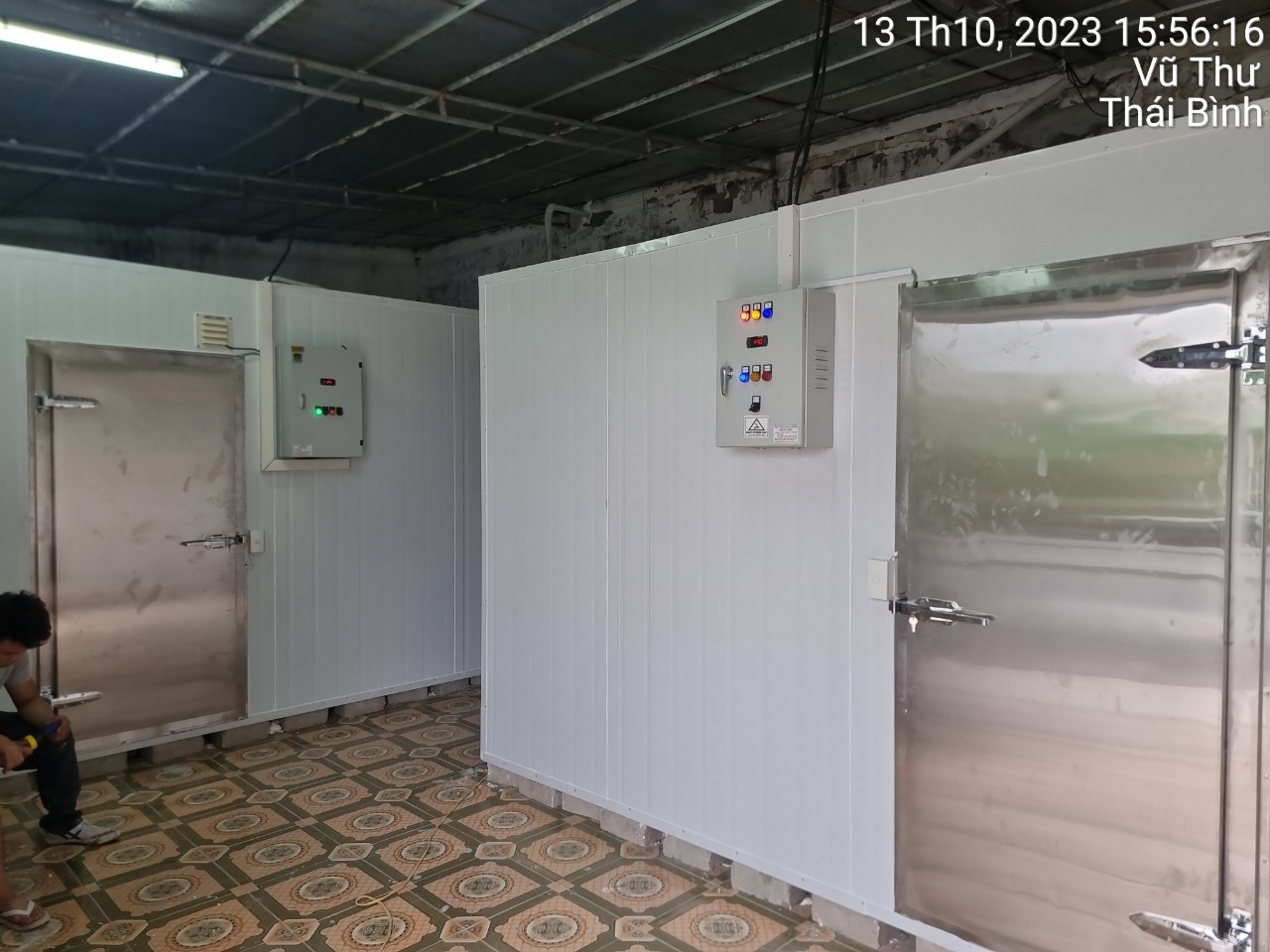

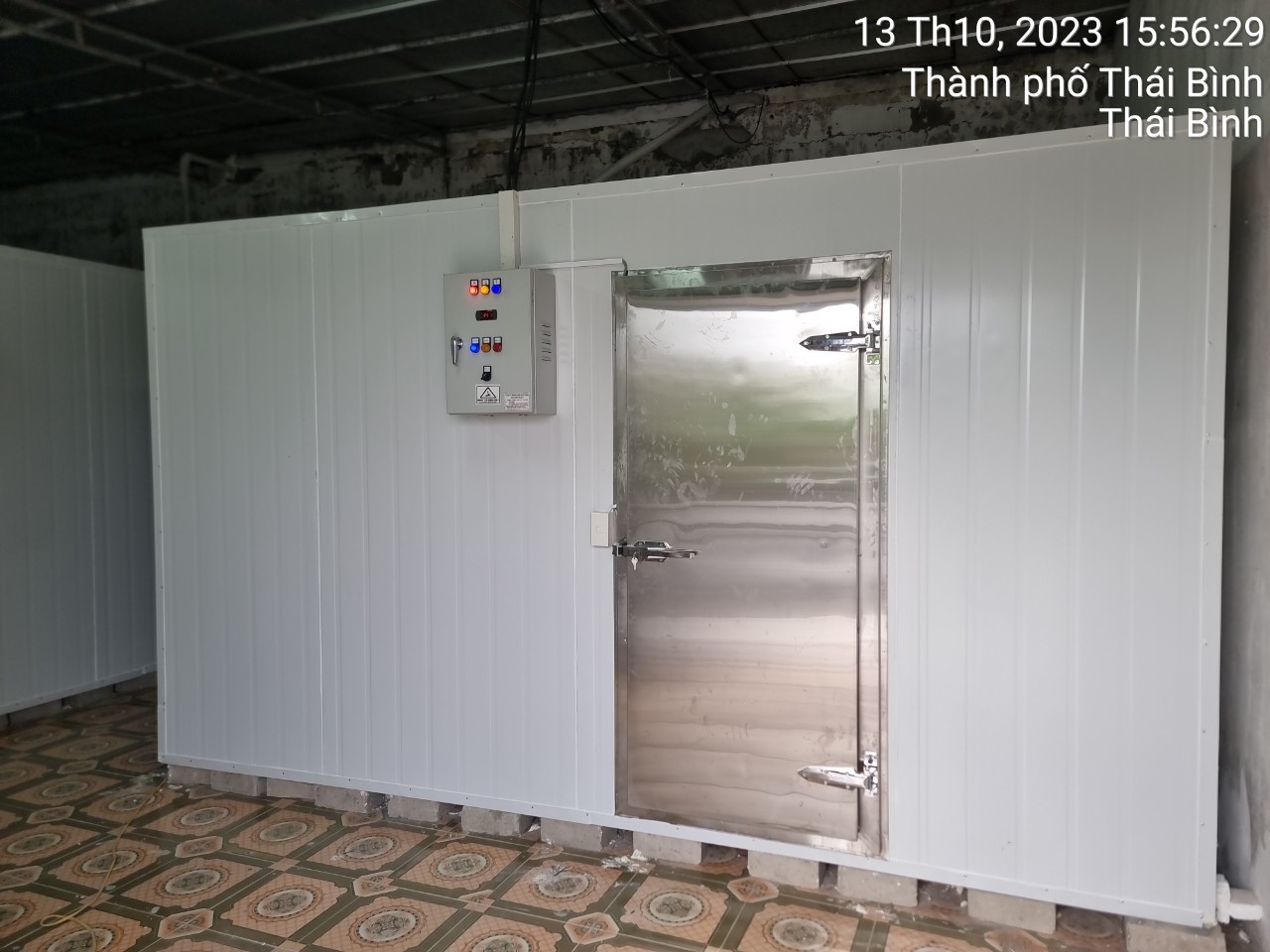

5. Sử dụng Tủ điện điều khiển trong lắp đặt kho lạnh:
Tủ điện kho lạnh có vai trò điều khiển sự vận hành của kho lạnh, đảm bảo kho lạnh được vận hành một cách tối ưu nhất: điều khiển nhiệt độ, chế độ hiển thị tình trạng của kho lạnh, hiển thị các sự cố để có những hướng xử lý thích hợp, tránh những trường hợp đáng tiếc xảy ra.
Tủ điện điều khiển một hệ thống các thiết bị như: Attomat, khởi động từ, rơ le nhiệt, đồng hồ điện tử hiển thị nhiệt độ, đèn báo các loại, bảo vệ pha, bảo vệ nguồn điện, bảo vệ áp suất...
